Tvrdonice

Podzemní zásobníky plynu

Poloha: 48°46'12.6"N 16°58'13.9"E 48.770171, 16.970538

Kapacita: 525 mcm

Poduška: 243 mcm

Těžební a vtláčecí výkony: IC 8 mcm, WC 7.5 mcm

Datum otevření: 1971

Úvod: Komplex objektů podzemního zásobníku plynu Tvrdonice se nachází na jihovýchodní Moravě na katastrech obcí Tvrdonice, Kostice, Hrušky a Týnec nedaleko okresního města Břeclav. Je prvním a tudíž nejstarším zásobníkem na území bývalého Československa, který ke skladování zemního plynu využívá původních, primární těžbou částečně odtěžených přírodních ložisek kapalných a plynných uhlovodíků. Jeho provozem byly získány velmi cenné zkušenosti pro výstavbu dalších podzemních zásobníků.

Historie: Myšlenka na využívání podzemních ložiskových objektů naleziště Hrušky ke skladování letních přebytků plynu a jeho zpětné dodávce do plynárenské sítě v době zvýšené spotřeby vznikla někdy před rokem 1968, tedy v době, kdy se ještě ložiska ropy a zemního plynu intenzívně dobývala. Hlavním důvodem byla nutnost pokrytí narůstajících sezónních rozdílů mezi spotřebou a dodávkami zemního plynu v důsledku postupující plynofikace. Vlastní výstavba podzemního zásobníku byla zahájena již v roce 1971. Zkušební provoz byl zahájen v předstihu již v roce 1973, kdy byl uveden do provozu první kompresor a zahájeno vtláčení plynu do skladovacího objektu. První etapa výstavby byla ukončena v roce 1975.V roce 1980 byla zahájena a o tři roky později ukončena II. etapa výstavby zaměřená na zvýšení denního výkonu, spolehlivosti provozu a lepšího využití skladovacích objektů.V rámci této etapy byla vybudována další dvě sběrná satelitní střediska, která umožnila zapojení dalších vtlačně-odběrových sond při optimální délce vysokotlakých přípojek. Poslední etapa výstavby a modernizace byla zahájena v roce 2004 a ukončena v roce 2005 s orientací výhradně na zvýšení bezpečnosti a spolehlivosti provozu. Byl vybudován řídící systém (sběr dat, hlášení havarijních stavů atd.) a plně automatizovány vybrané technologické procesy. Současně byla provedena modernizace podzemního vystrojení a nadzemního technologického zařízení sond zapojených v rámci I. etapy výstavby.

Geologie: Podzemní zásobník plynu patří geologicky k mladotřetihorní Vídeňské pánvi, rozprostírající se jak na území České republiky, tak i Slovenska a Rakouska. Tato pánev patřila k nejbohatším naftoplynovým oblastem ve střední Evropě. Podzemní zásobník se nachází ve východní části moravské ústřední prohlubně, na nalezišti Hrušky. Strukturně se jedná o protáhlou poloklenbu podél lanžhotsko-hrušeckého zlomu. Ke skladování plynu se využívá několika z celé řady v různých hloubkách (v jednotlivých patrech) situovaných ložiskových objektů ropoplynového naleziště Hrušky. Rozhodující skladovací kapacity představují 8., 12. až 14. sarmatský a 9. bádenský obzor, které se nachází v hloubkových intervalech od 1050 do 1600 m. Zemním plynem sycený kolektor (hornina) o mocnostech 7 až 30 m je tvořen převážně méně soudržnými jemnozrnnými písky, které v případě sarmatských obzorů vyžadují vystrojení těžebních sond protipískovými filtry. Další obzor, který patří do správy TG, a se kterým je počítáno pro provoz je 9. – 11. sarmat. Ve srovnání s ostatními provozovanými PZP je pro PZP Tvrdonice charakteristická větší hloubka uložení skladovacích objektů a z toho vyplývající vyšší hodnoty ložiskových tlaků. S ohledem na složitou geologickou stavbu a počet skladovacích objektů je dalším charakteristickým znakem relativně vysoký počet těžebních i pozorovacích sond včetně speciální na utrácení důlní vody. Za specifické lze také považovat skutečnost, že souběžně se skladováním plynu doposud probíhá z některých dalších ložiskových objektů primární těžba ropy a plynu zabezpečovaná těžební organizací MND, a.s. Hodonín. Každá organizace má pro svou hornickou činnost vyčleněn ložiskový objekt s příslušným stupněm ochrany ve smyslu báňských předpisů a o veškerých aktivitách a zjištěných anomáliích se musí vzájemně informovat.

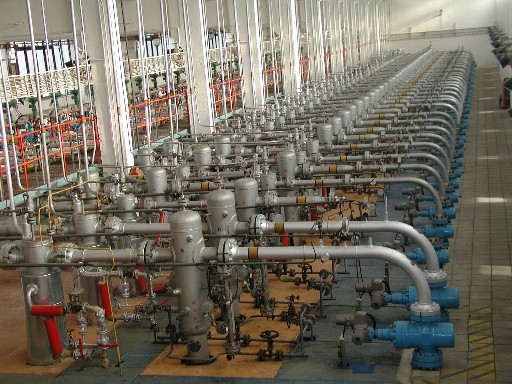

Nadzemní část: Podzemní zásobník Tvrdonice je napojen na plynovod přepravní soustavy DN 500 PN 63 Hrušky – Tvrdonice - Mutěnice. Součástí PZP jsou dvě sběrná střediska. Čištění plynu od nečistot při vtláčení se provádí ve dvou stupních multicyklonech a prachových filtrech. Měření celkového množství, jak při vstupu, tak při výstupu se provádí na clonových měřících tratích. Pro vtláčení se používá tří kompresorů ČKD typu 4 JBK 240 s elektropohonem s příslušným počtem vzduchových chladičů stačeného plynu pro vtláčení do skladovacích obzorů. Pro zajištění obchodních parametrů zemního plynu je při odtěžování plyn z ložiska zařazeno separační a sušící zařízení s příslušnými technologickými ohřevy. Sondy jsou vybaveny automatickými nástřiky metanolu k zabránění tvorby hydrátů.Veškeré procesy ovládání PZP jsou zabezpečovány instalovaným řídícím systémem.
